-Tekan tinggi mesin Jigger Mewarnai

Tinggi suhu tinggi-tekan Mesin Jigger Mewarnai

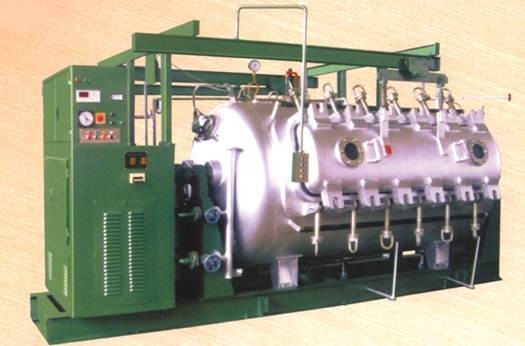

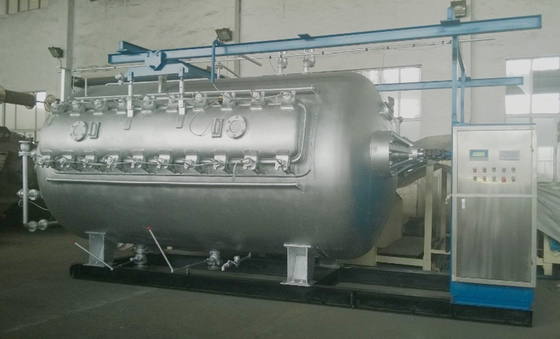

KD-GR120-360 Tinggi Suhu tinggi tekanan otomatis Dye Jigger

pengantar

pencelupan peralatan ini diproduksi oleh pabrik kami, cocok untuk berbagai sintetis, katun dan linen kain yang akan dicelup dengan didistribusikan, sulfur, tong, langsung, dan pewarna reaktif, menjelajahi, menyabuni dan dibersihkan dengan laju yang konstan dan di bawah ketegangan konstan. Ini memiliki fitur desain canggih, struktur yang wajar, dan kinerja yang unggul, aman dan operasi yang handal.

Main Technical Parameter

Max. Diameter roll kain: Φ1200mm

Max. Lebar kain Bekerja: 2000mm

Adjustable ketegangan kain: 0 ~ 60kg

Adjustable rate kain: 20 ~ 80m / min

Diameter roller utama: Φ220mm

Max tekanan kerja: 0.4MPa

Max bekerja suhu: 140 ℃

Rasio Liquor: 1: 2

• fitur teknis

1. Total mesin mengadopsi desain komputer CAD menambahkan; CAM menambahkan amilase, manufaktur presisi tinggi.
2. Total mesin mengadopsi AC konversi frekuensi (servo) berkendara untuk mengontrol ketegangan kain dan kecepatan. Sistem kontrol seluruh adalah dengan berbagai besar penyesuaian, operasi yang handal, tingkat kegagalan yang rendah, kesulitan pemeliharaan rendah.
3. garis konstan kecepatan, konstan kontrol tegangan online, terutama menghilangkan penyimpangan, cor warna selama proses pencelupan; kontrol suhu yang akurat sesuai dengan permintaan parameter teknologi yang berbeda.
4. Precise kontrol suhu fit permintaan parameter teknologi yang berbeda, pemanasan overhead dan perangkat hangat-menjaga untuk memastikan tingkat pemanasan dan meningkatkan efisiensi produksi.
5. Dalam sistem mesin listrik kendali yang dirancang dengan membalikkan otomatis, bagian penghitungan, panjang penghitungan, bagian penuh otomatis berhenti atau berubah menjadi fungsi otomatis memanipulasi.
6. Seluruh mesin dilengkapi dengan lampu sorot overhead untuk operasi dan pemeliharaan nyaman.

tagihan otomatis sistem kaleng ini sesuai dengan permintaan teknologi untuk mengurangi kain depan dan chromatist kembali dan meningkatkan hasil.

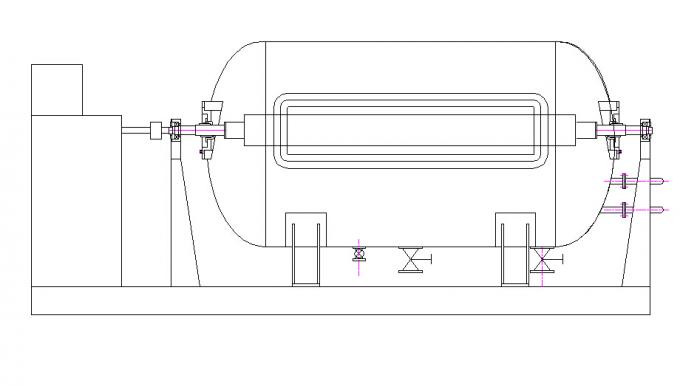

struktur utama

• mekanisme transmisi

Seluruh mesin drive oleh dua motor AC melalui drive pulley gear reducer, kotak pengurangan dan rol kain dihubungkan dengan kopling fleksibilitas, jenis struktur memisahkan mudah untuk operasi, pembongkaran dan pemasangan.

• dye tong

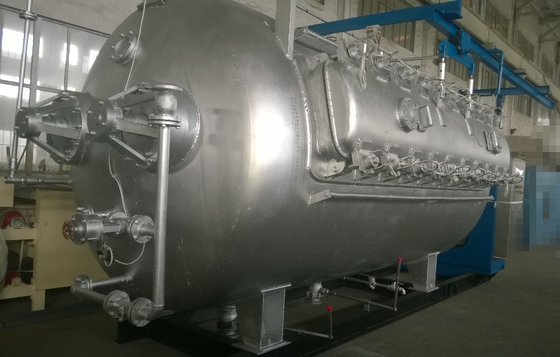

Dye tong terbuat dari 1Cr18Ni9Ti stainless steel, zat warna tong mengadopsi rol double bottom untuk mendorong, memperpanjang waktu kain dalam larutan pewarna, peningkatan efisiensi kain mewarnai; pusat sel tubuh diinstal pengukuran kecepatan rol yang dapat mengukur kecepatan, menghitung panjang, periksa ketegangan kain; bawah sel tubuh diinstal perangkat sirkulasi pewarna minuman keras untuk membuat suhu di dalam dan minuman keras mengaduk kemerataan dan menghapus kain melintang chromatist.

• bingkai ekspansi lebar

Untuk mencegah kerut selama proses pencelupan, menginstal jenis semi bingkai ekspansi lebar dalam sel tubuh; bingkai ekspansi lebar terbuat dari stainless steel, composited dari lengan ayun, roller ekspansi lebar, panduan kain roller, ketegangan pegas dll

Ketegangan pegas terbuat dari 4Cr13, dengan karakteristik mekanik yang baik dan ketahanan korosi.

• Air, sistem pipa steam

bagian Inflow adalah composited dari inlet air, air inlet spray dan kawin katup, pengguna dapat mengontrol sesuai dengan permintaan yang sebenarnya.

Jumlah pipa mesin uap terutama composited dari sel tubuh isolasi termal coil, sel tubuh langsung pipa panas dan katup kawin; pipa sel tubuh panas langsung otomatis dikendalikan oleh pneumatik katup film tipis.

• Mekanisme Output (selektif bagian pembelian)

Total output mesin memiliki dua jenis: lengan keluaran lintas dan Bingkai didorong output, pengguna memilih jenis apa pun.

Output lengan salib dipasang di total mesin, composited lengan salib, motorik, silinder, roller karet, motor keluaran pikir mekanisme cacing roda perlambatan mengemudi rol karet, kemudian rol karet tahan Bingkai bergulir rol output gesekan.

"A" output frame composited frame drive, motor yang mengurangi kotak, silang universal bersama, A bingkai dll
