Hot - Pin pesawat Plat Mesin Stenter dengan fungsi lapisan untuk macam kapas dan serat tekstil

Hot - Pin pesawat Plat Mesin Stenter dengan fungsi lapisan untuk macam kapas dan serat tekstil

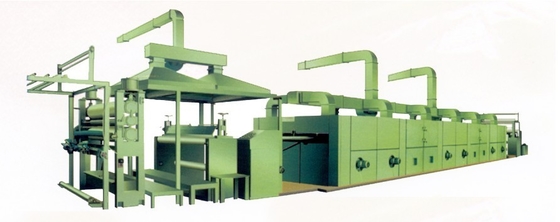

KZM-320-udara panas stenter & mesin coating

Aplikasi:

Mesin ini berlaku untuk coating dan pengeringan kapas, kapas poliester / kimia serat dan kain tenun. Canggih sirkulasi kecil ruang modular pengeringan (salinan Jerman Montfort, gratis untuk merakit), sistem deteksi tepi inframerah. Seluruh mesin didorong oleh transmisi konversi frekuensi AC, dan papan kontrol jembatan dilengkapi dengan perangkat monitoring TV.

Aliran proses teknis

Terbuka lebar makan (listrik tepi suction) → kasus coating kepala → jembatan tipe transmisi → tepi inframerah deteksi → pin piring → menjadi 2-ruang pengering → air dingin rol pendingin → pusat bergulir imbang-out

Main Parameter teknis:

1. Jenis: pin plate stenter
2. Arah mesin: kiri atau tangan kanan (pelanggan membuat keputusan)
3. Kecepatan mesin: 25 ~ 80m / min
4. Mesin nominal width: 3200mm
5. Modus Modulation: Seluruh mesin kapak modulasi, juga masing-masing ruang pengguna modulasi sesuai permintaan
6. Suhu desain: kapak 220 ℃, dengan perangkat suhu kontrol diri
7. Sumber panas: minyak perpindahan panas
8. Rail: dilemparkan oleh 20 # pig iron, tetes minyak pelumas rel dan rantai.
9. Kain dan keluar metode: lebar terbuka di pusat meluncurkan
10. Metode Transmisi: AC transmisi frekuensi sinkron
11. Kamar qty dan kipas sirkulasi qty: 2 ruang (3m masing-masing), 4pcs × fan sirkulasi 4kW.
12. Transmisi utama listrik: 22kW.
13. Total daya: 30kw (mulai power)

Struktur mesin:

1. Feeding bingkai: terdiri dari makan pipa, kain mengencangkan bingkai, listrik tepi hisap, kain membimbing roller, saluran rangka baja dll
2. Hot udara kecil kepala sirkulasi pukulan ke kepala melalui buang air, kuantitas udara atas dan bawah buang air bisa disesuaikan, 2 blok bangunan ruang.
3. Setiap ruang dengan satu radator, 2 fans sirkulasi, digerakkan oleh motor-suhu-tahan tinggi.
4. jaringan penyaringan di depan radiator, mudah untuk membersihkan setelah berhenti, meningkatkan efisiensi panas.
5. transmisi utama dan sistem kereta api: makan dan keluar memperpanjang rel motor 7.5kw AC drive shaft spline, rantai drive melalui kasus gigi cacing, piring pin atau klip melalui rel struktur baja, stabil berjalan, rantai dengan perangkat konstan-ketegangan. Rail modulasi berkendara kolektif, kedua ujung ruang memiliki pengaturan semata-mata Micromatic.
6. Pendingin dan sistem doffing: pendingin udara dingin dan rol pendingin air dingin, rolling makan keluar.

Konfigurasi dasar:

makan lebar terbuka di 1set

coating mesin 1set

Pendingin 1set mesin

pusat perangkat bergulir 1set

bagian perawatan diri pelanggan:

1. Air, pipa uap dan boiler.
2. 5.88 × 105 Pa udara terkompresi.

3. Selang udara dari atas pintu papan untuk knalpot penggemar dan laut selang udara.

4. Umpan kabel dari kabinet kontrol listrik untuk laut.

Profesional blade untuk mesin coating

Deskripsi:

1. Mesin ini cocok untuk berbagai macam kapas dan serat tekstil untuk proses pengobatan teknologi sebagai pelapisan pisau, pengeringan, membentuk dan tape kemasan untuk berbagai kategori produk pelapis tekstil.

2. Kami menggunakan profesional dalam lay tungsten carbide coating pisau mesin

A: tajam pisau B: mulut persegi C: drip-drop D: J-pisau

E: setengah-tubular F: koma menghapus pisau G: sabit H: siku
