Desize Tekstil Mesin cuci / Steam mesin cuci dengan 30 pcs pengeringan silinder

Desize cuci & pengering mesin kisaran / Steam cuci dengan 30 pcs pengeringan silinder

KD-LMA047 Desize cuci & pengeringan berbagai / Steam mesin cuci

Aplikasi

Mesin ini digunakan untuk steam cuci kapas, rami dan campuran nya.

alur proses

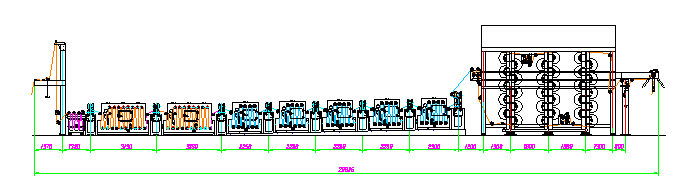

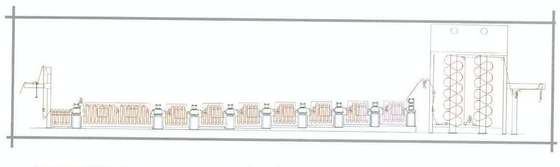

Terbuka lebar untuk inlet ---- gosok kotak ---- HFM512 2-rol padder ------ 2 kelompok (MH919 steam cuci kotak + HFM512 2-rol padder) ----- (cuci steam MH915 box + HFM5122-rol padder) × 4 kelompok ----- MH915 uap kotak + HFM513 3-rol padder ------- MH616 mesin pengering (30 pcs pengeringan silinder) ---- ayunan ke outlet

Parameter teknis utama

1. Mesin Lebar: 2000mm
2. Kecepatan: 15 ~ 70m / min
3. kecepatan proses: 15 ~ 55m / min
4. terkompresi tekanan udara: 0,4 ~ 0.6MPa
5. Drive: multi frekuensi Unit sinkronisasi speed drive
6. Qty dari desizing mesin cuci mangkuk: 9 mangkuk
7. Qty. pengeringan silinder: Φ570mm 30 pcs
8. Drive: AC frekuensi drive motor
9. perangkat kontrol: PLC
10. Instalasi listrik: 32kw
11. ukuran bentuknya (L * W * H): 29825 × 2800 × 4800mm

Struktur fitur utama:

• perangkat Inlet

bingkai Inlet terbuat dari plat baja, dilengkapi dengan tensioner kain, membimbing roller, tepi guider dll

• padder

HFM512 2-rol padder: yang dinilai tekanan hingga 3 ton, tunggal pemerasan nip, menggunakan bawahnya jenis pers, rol atas adalah rol baja, didorong oleh transmisi peredam inverter bermotor, baja rol diameter 225mm, outsourcing 2mm plat stainless steel. rol rendah adalah rol karet, diameter 250mm, bahan karet nitril karet butadiena, ketebalan lapisan karet adalah sekitar 18mm. Atas dan bawah meremas rol tubuh terbuat dari pipa baja seamless, ketebalan dinding pipa adalah 28 mm. daya transmisi 2.2 KW.

HFM513 3-rol padder: yang dinilai tekanan hingga 5 ton, ganda meremas nip. rol pertama dan kedua rol karet, rol tengah adalah rol baja. rol karet bagian atas adalah utama rol didorong, diameter 300mm, bahan karet nitril karet butadiena, ketebalan lapisan karet adalah sekitar 20 mm. daya transmisi adalah 5.5 KW.

• MH915 kotak cuci Steam

① Stainless tebal plat dinding baja: 3mm, membimbing rol Φ150mm

② The centering jarak antara rol atas dan bawah adalah 1000mm, menggunakan mechanical seal.

③ Box disediakan dengan air, arus, menggabungkan stop-motion antara Kabinet kembali dan dapat memastikan hasil cuci yang baik dan konsumsi energi ekonomis;

④ uap pemanasan langsung di dalam kotak, langsung tabung uap dilengkapi dengan casing ganda, shock dari uap fluktuasi air.

⑤ uap pemanasan langsung di dalam kotak, langsung tabung uap dilengkapi dengan casing ganda, shock dari uap fluktuasi air.

⑥ Manfaat uap pembersihan: resistance kuat dari tegangan rendah, krep, konsumsi rendah dan efisiensi yang tinggi.

• MH616 silinder tipe mesin pengering

Tiga kolom, setiap kolom 10 pengeringan, oven pengeringan adalah struktur rangka baja, tidak ada penutupan, miring atas dengan anti-tetes sistem pemanas uap, struktur pengangkat dilengkapi dengan fairings knalpot. stainless steel pengeringan 570mm, sabuk drive, transmisi perisai bar. drainase terkonsentrasi, setiap kolom jenis perangkap termodinamika, dan telah berjalan landasan pacu.

• perangkat Outlet

Frame adalah struktur pelat baja dilipat, dari kain rahmat kain yang digunakan, built-in drive motor.
