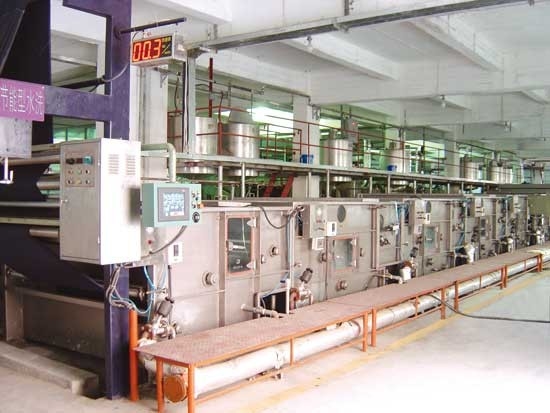

KD-220 jenis hemat energi jenis rajutan mesin cuci terbuka lebar

Aplikasi:

Mesin ini terutama digunakan untuk setelah pencetakan kapas cuci, pencampuran kain rajutan dan anyaman elastis. Juga untuk kain kimia seperti spandex untuk pengobatan sebelum deoiling dan menyabuni setelah pencelupan.

Proses teknis dari mesin lengkap:

Terbuka lebar bingkai makan (attachment centering perangkat) → Satu Drum roda mesin cuci → Dua roda Drum mesin cuci (lima kelompok) → Drum Tunggal roda mesin cuci → papan layar jenis apron kotak roda A → papan layar jenis apron kotak roda B → Dua roda Drum mesin cuci (dua kelompok) → dua rol padder → terbuka lebar amplitudo tanam

Parameter teknis utama dan spesifikasi:

1, Mesin arah: muka dengan bingkai makan, sisi kekuatan motif dipandang sebagai mesin tangan.

2, Lebar: 2200mm

3, kecepatan Proses: 10 ~ 15m / min

4, menyabuni yarding: konten kain adalah 200-300 m, waktu 15-20 menit.

5, tekanan uap: 0.4MPa

6, Compressed tekanan udara: 0.4MPa

7, Listrik drive: AC konversi frekuensi, PLC dikontrol.

8, ukuran Shape: 39965x3800x3250mm

Karakter utama:

Mesin ini menghilangkan banjir dan kotoran di bawah mencuci kekerasan, efisiensi unhair baik, debit kecil air limbah, ramah lingkungan jenis mesin.

Parameter teknis dan struktur mesin unit utama:

1, Feeding bingkai: terbuat dari pelat baja edgefolded, dilengkapi dengan bingkai ketegangan, panduan roller, melekat centering perangkat.

2, Single Drum roda mesin cuci:

Salah satu pcs layar berbentuk gendang dengan dia.φ780mm, roller permukaan dilengkapi dengan 6 pcs pipa shower, loop batin pumb beredar, kekuatan 3kw, memutar kecepatan 2960rpm; Volume sirkulasi adalah 50t / h.

Dua pcs rol drive (dia.φ300mm) "Ω" bentuk melewati kain dengan 780mm drum, disinkronkan beroperasi dengan gulungan nip, dilengkapi dengan satu set sensor, 1 pcs drive separator rol sebelum ke nip.Temperature 90 ℃, kotak material SUS304 3mm, atap dengan penutup, segel struktur segel air, dua sisi dari jendela dapat melihat ke dalam dan terbuka (cincin penyegelan strip koneksi mulus) .Rotating roda mengadopsi blok bantalan stainless steel eksternal, mechnical seal.Steam pipa pemanasan langsung ( dengan peredam), display temperatur dalam kotak, katup pemeras pneumatik dikendalikan.

3, Douuble roda Drum mesin cuci:

Dua buah layar berbentuk gendang dengan dia.φ780mm, roller permukaan dilengkapi dengan 6 pcs pipa shower, loop batin pumb beredar, kekuatan 3kw, memutar kecepatan 2960rpm; Volume sirkulasi adalah 50t / h.

Tiga pcs rol drive (dia.φ300mm) "S" bentuk melewati kain dengan 780mm drum, disinkronkan beroperasi dengan gulungan nip, dilengkapi dengan satu set sensor, 1 pcs drive separator rol sebelum ke nip.Temperature 90 ℃, kotak material SUS304 3mm, atap dengan penutup, segel struktur segel air, dua sisi dari jendela dapat melihat ke dalam dan terbuka (cincin penyegelan strip koneksi mulus) .Rotating roda mengadopsi blok bantalan stainless steel eksternal, mechnical seal.Steam pipa pemanasan langsung ( stainless steel katup pneumatik), display temperatur dalam kotak, katup pemeras pneumatik dikendalikan.

4, Layar kotak apron roda kosong:

Box material SUS304 3mm, layar kosong Jenis apron roda papan yarding, suhu 80 ℃, konten kain: kontrol suhu 300-350m.Automatic.

Dua kali fiksasi: suhu menengah dan fiksasi suhu tinggi, dilengkapi dengan mulut bersih busa untuk menghindari tempat-tempat warna.

5, MH596A dua rol padder (5T)

Terdiri dari pelat baja dan persegi tube.Top rol: Φ300mm (luar dilapisi dengan NBR); rol bawah: Φ300mm (luar dilapisi dengan NBR) (drive); modus tekanan: silinder tuas-jenis; cycloidal kincir kotak pengurangan, 5.5kw motor AC duplex rantai kopling drive.Equipped semprot lebar dan bumper bar.

6, bingkai Tanam: terbuat dari pelat baja edgefolded, dengan rol karet dan perangkat amplitudo.

7, Suku cadang: penjual produk sesuai dengan gambar desain pembeli.

Bagian perawatan diri klien:

1, Air stasiun kompresi atau kompresor udara.

2, Pipeline luar mesin.

3, jembatan kabel dan sirkuit utama di luar kabinet kontrol.

alur proses
