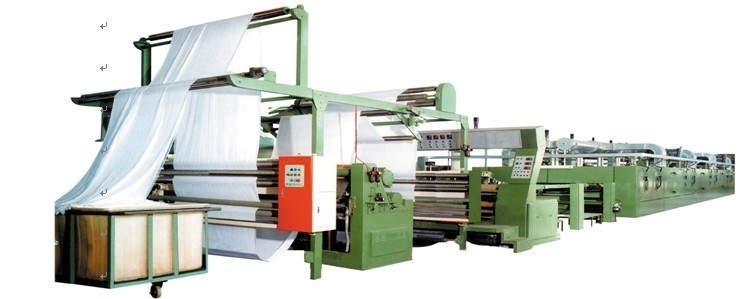

KZM-220 Knit Fabric pesawat stenter Hot mesin pengaturan

(sistem minyak transfer) Chambers 5 bagian

proses:

Terbuka lebar entri → bingkai kain ketat → tepi inframerah, berpusat → padder mangle perangkat → auto pakan pelurus → rendah sekrup lebih-pakan pengeluaran → atas over-feeding → E + L tepi mendeteksi tepi → E + L empat jari tepi perangkat uncurler → menjepit pada → ruang untuk pengaturan → pendingin udara panas → menjepit off → air coolingφ570 * 2 → kompensator, E + L kain perangkat guider → batching (swing tanam ke J-box) / Plaiting

Bagian kain entri:

1. MH591-220 padder mangle

2. auto perangkat pakan pelurus

3. kain Main: kain tenun

4. Lebar Nominal: 220 Cm

5. Lebar Efisien: 70-200 Cm

6. Teknik rentang kecepatan: 10-100 M / min

Sumber 7. Pemanasan: minyak Transfer

8. rantai Menyampaikan: rantai pin plate

9. Tekanan udara: di atas 0.5mpa

10. Infeed atas berbagai meloloh: -10% sampai 30%

11. Infeed kisaran meloloh rendah: -10% sampai 30%

12. PLC: Siemens, Jerman

13. Frekuensi converter: drive utama adalah Siemens, fan konverter frekuensi: Danfoss "HOLIP" dari Denmark

Bagian kain entri:

1. kain masuk tinggi ke dalam unit

E & L Fabric sistem kain guider

Termasuk rotasi ketegangan roller dan perpanjangan dari pegangan penyesuaian, lengan panjang 1400mm panjang.

Sebuah Taub dalam lengan panjang.

Dua berkendara memperluas rol (pemisah Memisahkan rol)

Sebuah lebar papan sensor

Sepasang rol panduan pusat, permukaan terdiri dari banyak piring, yang lateral yang bergerak.

Bantu dan berkendara komponen

Untuk kain kering atau basah

2. Perangkat panduan Cloth

Mengambang rotary ketegangan kompensator, mengontrol kecepatan padder mangle.

Padder mangle: MH591-180

3. Dua-rol padder mangle

1. Jenis rol condong
2. Sebuah lapisan dan perlindungan dari balok rak
3. Baffle gulungan terbuat dari stainless steel

4. Dua berdiameter besar tekanan silinder memastikan kompresi seragam dan efisien
5. rol Squeeze:
6. Aktif kompresi rol dilapisi karet keras, kekerasan 85 ° pantai
7. Pasif tekanan rol dilapisi karet keras, kekerasan 80 ° pantai

8. Aktif rol karet keras, 11KW drive motor

4.padder tangki kimia mangle

1. angkat pneumatik dan menurunkan
2. kontrol Tingkat dengan perangkat tingkat kontroler
3. Lebar roller: 1800mm

4. Diameter roller: 350mm

5. Jumlah tenaga meremas sampai 7 Ton.
6. Perangkat Dumping untuk tangki drainase cepat

5. Pakan pelurus

mesin pengaturan stenter dikombinasikan dengan rantai pulang horisontal

6. makan kain dan over-pakan perangkat

kain Platform makan dan mengoperasikan platform yang

atas traksi roller, traksi lebih rendah rol

2.2KW perjalanan dua rol traksi

Gunakan gearbox menyesuaikan dua traksi rol transmisi ketegangan antara kain

tingkat desain maksimum over-pakan + 40%

Dibandingkan dengan kecepatan konveyor rantai

Dua rol expander, 1.5KW berkendara

Tato spiral stainless steel

Dua pakan rol disesuaikan elektrik, 4 × 0.18kw berkendara

Panduan rol dipasang di bawah roller traksi atas

7. meter Bridge - terletak di daerah bagian makan kain.

8. Perangkat kain makan

Dua sikat Pin perangkat overfeed, tepi kain perangkat tensioning

Kiri dan kanan regulasi independen

2 × 0.37kw berkendara

E + L perangkat tepi uncurler

9. rantai teknologi tinggi Fabric conveyor dilengkapi

Kain masuk lintasan adalah 4500mm panjang

Dihubungkan dengan kawat lebar las modulasi,

Mendorong sikat tepi kain diatur dalam kain memasuki area,

Pneumatik rantai tensioner,

Rantai dan trek dalam ruang

Rantai koaksial berkendara

Horizontal pulang rantai pertandingan pin piring, rantai tahan lama pelumasan,

Platform kain out

Pin-off panduan rol

10. rantai listrik perangkat penyesuaian lebar

Satu sekrup di dalam area memanjang, 0.55kw berkendara

Empat sekrup berada dalam ruang panas

Satu sekrup di kain keluar daerah, 0.55kw berkendara

Masuk dan keluar dari kain yang ditampilkan lebar

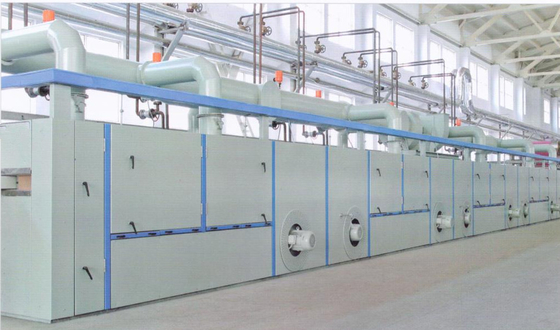

Chamber 11. Panas

bingkai ruang terbuat dari 6 # sudut besi dan 8 # channel baja dilas bersama-sama.

5 ruang panas, per ruang adalah 3000mm Panjang

Panas pintu -insulating terbuat dari 1.2 mm baja cold-rolled, 100mm tebal, diisi dengan bahan isolasi dan silikon strip karet digunakan untuk menyegel.

Dengan sifat isolasi termal efisien

filter ganda, tingkat atas filter dapat dibersihkan dari operasi perangkat, tidak membuka pintu dan turun

filter ruang bawah melindungi ventilasi

CAD aliran KLD soft-jenis gerai semprot

Lay-on desain aliran Air

12. ruang Hot sebelum dan setelah ruang isolasi

Masuk dan keluar dari kain memiliki penghalang angin

13. insulasi panas bawah

panel insulasi khusus, dengan 100mm serat mineral tebal

Tempat di bawah ruang panas

14. Beredar sistem udara "duct ganda"

Memisahkan saluran atas dan bawah dan aliran udara kontrol manual.

5 ruang panas, ruang masing-masing memiliki 2 fans beredar.

FM koneksi langsung ke motor dan kipas, daya 7.5kw / 1740rpm, kecepatan maksimum adalah 1740rpm.

5 set perangkat modulasi frekuensi, setiap 15kW listrik.

15. sistem pelindung

Pemadaman otomatis menyela pukulan aliran udara ke kain

Ketika Anda menghidupkan, reset otomatis sistem memori

Sistem 16. Panas

minyak perpindahan panas

Max. Suhu: 220 ℃

17. perangkat Exhaust

2 set exhaust fan, frekuensi modulasi drive motor.

Setiap tenaga motor adalah 3kw.

18. Pendinginan daerah CAD arus keluar -Spray-udara

1000mm panjang, penggerak motor langsung terhubung

Power 5.5kw. kecepatan putar adalah 1500rpm

19. konfigurasi alat listrik

Semua kain conveyor berkendara mengadopsi kontrol frekuensi bermotor

Ketika normal berhenti dan berhenti darurat,

Kontrol memperlambat untuk menghentikan lengkap

perangkat kontrol dan pemantauan peralatan di kain memasuki area dan kain keluar daerah.

box listrik

Kawat pra-pengaturan, desain sesuai dengan suhu tertinggi 40 °, dan kelembaban relatif 90%

Conveyor berkendara kain kabel bermotor

kabel listrik kecil lainnya

Beredar kabel kipas

kabel kontrol, diatur siap untuk digunakan.

Kain keluar bagian

20. kain out Platform dan traksi rol

3kw drive

2 air rol pendingin, Setiap diameter adalah 570MM

J - kotak kain out

21. Kain meja meteran

22. pengiriman perangkat kain (batching dan anyaman gabungan perangkat)

rol traksi dan rahmat dengan kain-terhubung dan bekerja sama untuk mendorong isolasi

ketegangan kain dapat disesuaikan

Kisaran Plait adalah 1000mm

Diameter dari perangkat batching adalah 1500mm

23. Kinerja tinggi eliminasi statis

Sebuah bar ion dalam perangkat batching.

24. Satu Set alat

25. Satu batch bagian mengenakan

Cat

panel instrumen dan komponen ruang kabinet untuk cat brilian-biru, biru (RAL5007)
Beberapa fitur memiliki konsisten pengobatan anti-karat, seperti cat atau lapisan galvanis pada cat perak abu-abu, lemari abu-abu.
