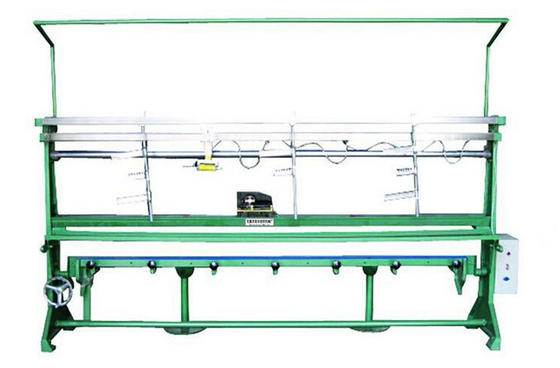

8-16 garis mesin otomatis reeding / Benang Mesin Mewarnai dengan 3 × 10 × 70 mm

8-16 garis GA177 otomatis mesin reeding / Benang Mesin Mewarnai dengan 3 × 10 × 70 mm

Aplikasi:

Jenis mesin dapat diterapkan untuk rancangan heddle, menggambar-in dan buluh untuk tenun yang baik

Tujuan reeding:

Reeding berarti benang harus thread ke pengendara benang, heddle dan baja buluh sesuai dengan struktur benang asli sebelum angkat tenun, untuk membentuk gudang untuk menenun dan membuat pesawat ulang-alik memperkenalkan abb untuk benang kain diperlukan.

Proses reeding mengambil tempat terakhir di benang proses mempersiapkan; itu sederhana tetapi sangat penting. Ini akan menjadi membuat pengaruh besar dan kerusakan, jika kita tidak memperhatikan proses ini. Reeding otomatis berarti tidak hanya waktu dan penghematan efisiensi, tetapi juga berarti kepentingan langsung ekonomi. Mesin ini dapat dianggap sebagai peralatan yang ideal untuk reeding dalam proses tenun.

Main fitur mekanik:

Mesin ini memiliki struktur yang sederhana dan tepat gerak, benang pemisah stabil dan jelas. Mudah mengoperasikan dan memelihara. Ini memiliki aplikasi berjenis (dengan shuttle atau tanpa shuttle.)

Fitur teknis utama:

1 Jenis: otomatis heddle rancangan, gambar-in dan buluh.

2. Tersedia pipet: 6 baris.

3. Tersedia heddle; 8-16 baris.

Tinggi 4. Baja buluh; 150 mm≥mm (adjustable)

Tersedia alat tenun balok flensa Max. diameter: ≤1200 °

5. 3 × 10 × 70 mm

6. Chuck: D400-4A Tersedia chuck magnet 3 × 10 × 100 mm (tanpa shuttle) 3 × 10 × 70 mm (dengan shuttle)

7. Mekanisme Auto: otomatis penyebar (Model: 88-21 1 pcs.)

Otomatis chuck (Model G177-0300 1stand)

Otomatis perangkat buluh (Model 0400 1 berdiri)

Dimensi 8.Overall dan berat

Catatan: Tinggi meliputi lampu siang hari, lebar termasuk basis warp tenun.

Prinsip bekerja :

Sistem ini terdiri dari panduan rail0114, dikombinasikan bagian 0300, sekrup lingkaran D000-1,4 menggemparkan buluh (atau layanan rem) dll

Prinsip kerja: dipasang magnet kekal untuk menghubungkan tiang electromagne dan mengatur ulang musim semi di kepala chuck, dipasang saklar kontak pada gagang reeding jarum. Menyalakan saklar pada pegangan (atau rem layanan), elektromagnet berjalan, kekal magnet sentuhan benang pembalap dan mengejar benang pengendara dan ulang oleh musim semi, di sini semua benang pengendara akan dibagi dan tergantung di dinilai tinggi untuk memenuhi proses pemesinan. Hal ini dianggap sebagai benar-benar gerak. Mengambil gerak berubah terus menerus.

Membagi sistem secara otomatis

Ini terdiri dari panduan rail0122A, penyebar (Model 88-2) dll.

Prinsip kerja: mengatur spreader untuk memandu kereta, menghidupkan power supply, motor yang mulai berjalan, dan membagi benang melalui perjalanan worm tiang dan membagi sekrup, sebanyak 3 kali carding dan 2times mengatur dengan benang benang sekrup akan berubah menjadi membagi siput palung dan akan menyebar, ketika memenuhi persyaratan dan benang sentuh kontak saklar pertama, mendorong hubungan tuas, sirkuit ditebang, motorik berhenti, setelah benang reeding, Link tuas akan ulang oleh musim semi, sirkuit menghidupkan motor mulai berjalan. Mengambil gerak berubah terus menerus.

Hubungan antara cacing roda switch, worm tuas dan kepadatan benang.

Dalam rangka untuk membuat benang persis membagi dan mengurangi kepala kosong dan ganda, rotasi membagi sekrup harus menjaga konsisten dengan proses panduan selanjutnya. Jika tidak, itu akan menjadi proses membimbing lambat. Oleh karena itu, harus mengubah roda cacing dan cacing tuas (0918,1917) ketika kain telah berubah. Untuk membuat mereka sesuai dengan satu sama lain.

Hitung rumus:

Membagi kepadatan sekrup rotasi Loom berkas: (1 pcs / 100cm) = 10 × selanjutnya trechometer (cm)

Diagram sirkuit:

Mesin ini mengadopsi dikendalikan commutate silikon, membuat 220V atau power supply 380V AC ke 12V atau 36V-tekanan rendah power supply safety AC, diganti tradisional 522 relay dan menghindari api yang berbahaya. Penelitian dan pengembangan dan aplikasi yang dimiliki oleh para insinyur kami.

Melampirkan diagram sirkuit.

Suku cadang:

Beralih cacing roda: (0918) cacing: 15T, 18T, 28T, 35T (opsional 2 set)

Klip warp: 1 buah

Klip heddle: 1 buah

4 reeding jarum:

2 chuck magnet (D415)

2 ulang musim semi (0308)

2 ulang musim semi (0915)

dokumen yang dilampirkan

Instruksi, garis mekanisme dan sertifikasi

Pemeliharaan:

Untuk membuat bersih tentang mesin, setiap pergeseran harus tetap bersih dan melumasi lubang minyak untuk mengurangi keausan. Persyaratan pemeliharaan untuk penggunaan sehari-hari:

8 jam.

Bersih dan minyak: setiap pergeseran

Memeriksa dan memeriksa: setiap minggu

Usap dan memperbaiki: setiap bulan
