Rotary layar mesin pewarna kain untuk rajutan atau tenunan pengering kain

Rotary layar mesin pewarna kain untuk rajutan atau tenunan pengering kain

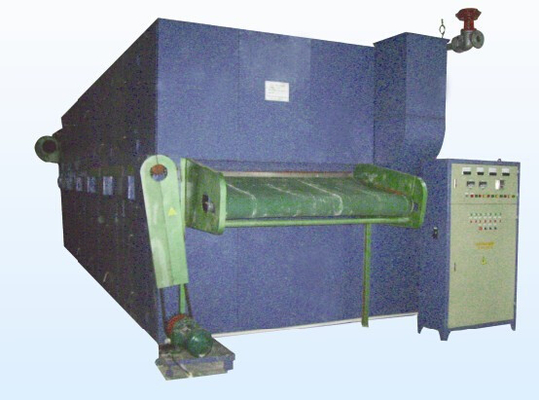

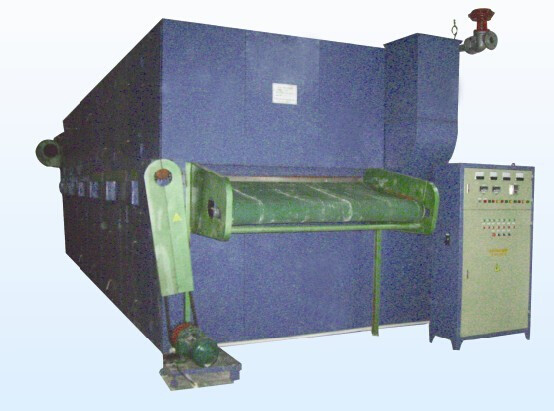

Jenis KD-R456 pengering layar putar

Aplikasi

Mesin ini telah overfeeding perangkat, cocok untuk pengeringan kain rajutan dan kain tenun.

Prinsip bekerja

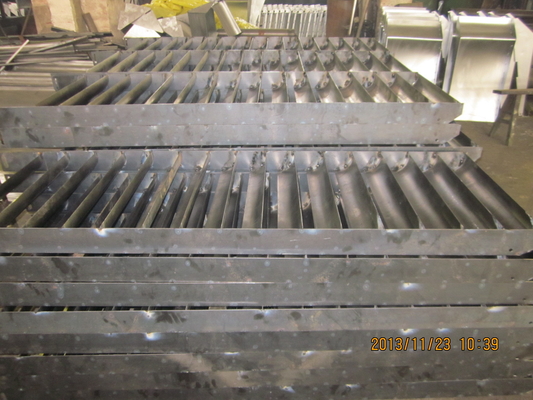

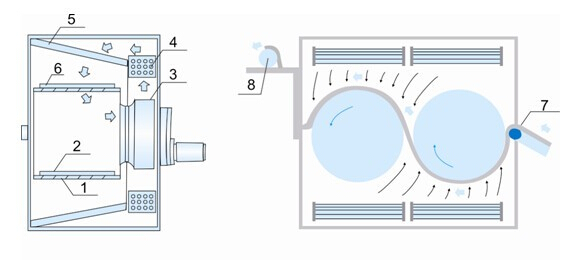

Rotary (bagian 1) meninju silinder, setengah dari layar putar diblokir oleh segel piring (bagian 2). Dua layar putar tetangga melawan rotate, piring segel adalah tetap. udara, setelah dipanaskan dalam pemanas (bagian 4) oleh kipas sentrifugal (bagian 3), melalui panduan piring (bagian 5) ke dalam lapisan kain abu-abu (bagian 6) untuk sirkulasi, panduan piring (bagian 5) seragam mendistribusikan udara panas di sepanjang abu-abu yang arah lebar kain. kain abu-abu dikirim ke layar putar pertama melalui transportasi kisi (bagian 7), segera diserap oleh udara di permukaan bawah layar putar, kain abu-abu pada sendi dari dua layar putar bergeser ke permukaan layar putar kedua. kain abu-abu yang dikeringkan melalui dikirimkan ke luar mesin. Kain dryed seragam, karena kedua belah pihak secara bergantian dryed.

Prinsip sirkulasi udara di pengering layar rotary adalah operasi kontra-saat sirkulasi gas buang. Udara segar indrafted dari layar putar belakang dan dicampur dengan sirkulasi udara. Setelah pemanasan, penggunaan siklus, bagian dari udara menyerap masuk ke dalam layar putar sebelum, pemanasan terus-menerus, maka menyerap air, kelembaban udara secara bertahap meningkat, lembab dibuang ke mesin luar dengan aksi gaya sentrifugal, basah kain abu-abu bertemu dengan sebagian besar panas yang lembab udara, maka kelembaban kembali kain abu-abu secara bertahap turun, suhu meningkat dan memenuhi udara segar dengan suhu yang lebih rendah di pintu keluar layar putar, temperatur abu-abu kain tetes.

Spesifikasi Produk

1. Menurut permintaan pelanggan, mesin dapat dibiarkan tangan atau mesin tangan kanan, kecepatan dirancang adalah 5-60m / min. Max bekerja lebar 1800-2200mm.

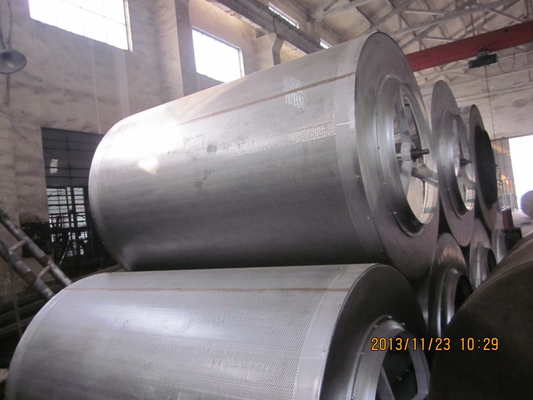

2. Dia. Layar putar adalah 1400mm, plat stainless steel dengan ketebalan 2 mm, meninju 2mm.
3. Fan: penggemar sentrifugal, dengan diameter 1200mm, 730 rpm.

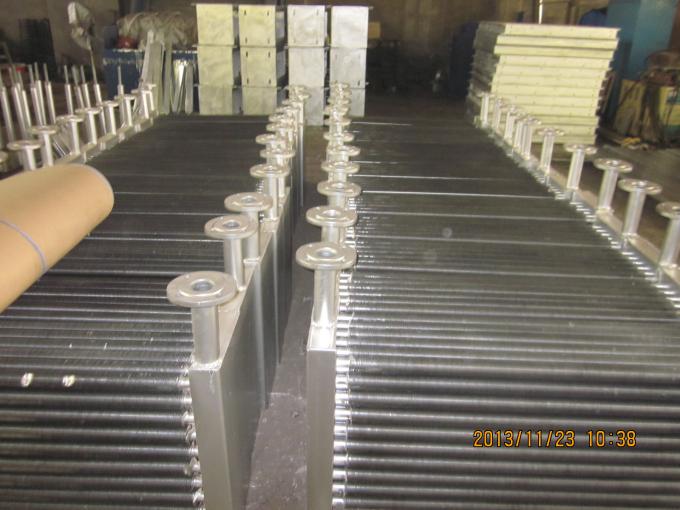

4. Heater: multi-ketegangan tabung dibungkus tabung baja mulus dengan diameter 25 * 2, ditutupi dengan aluminium tape, ketebalan 0.4mm, uap pemanas atau jenis minyak pemanas.
5. Netcom mengemudi bermotor, menggerakkan motor, kotak pengurangan (Changzhou Jiangsu, Cina) 4kW-4P-7: 1, 1 set, motor fan: 3 pcs, 4P-11KW, 3pcs, 4P-7.5kw (makan dan stopkontak berada di dua transmisi )
6. pelestarian panas seal plate di bagian luar mesin tebal 50 mm.
7. ukuran bentuknya (bekerja lebar 1800mm), besar rotary screen LWH: 12 * 4 * 2.9m.
8. peralatan listrik: elemen aparatus listrik (Chint Zhejiang) + 1 set frekuensi 3.7kw converter + 3 set konverter frekuensi 18.5kw.
