Kain kapas rami gosok dan mesin pemutihan untuk desizing dan bleaching

KD-093B desizing & gosok & bleaching mesin

KD-093B desizing & scouring & bleaching mesin / penggosok dan bleaching mesin / penggunaan untuk desizing dan bleaching

1. Aplikasi:

Mesin ini digunakan untuk desizing, gosok dan pemutihan kain kapas, rami dan campuran mereka.

2. Parameter Teknis:

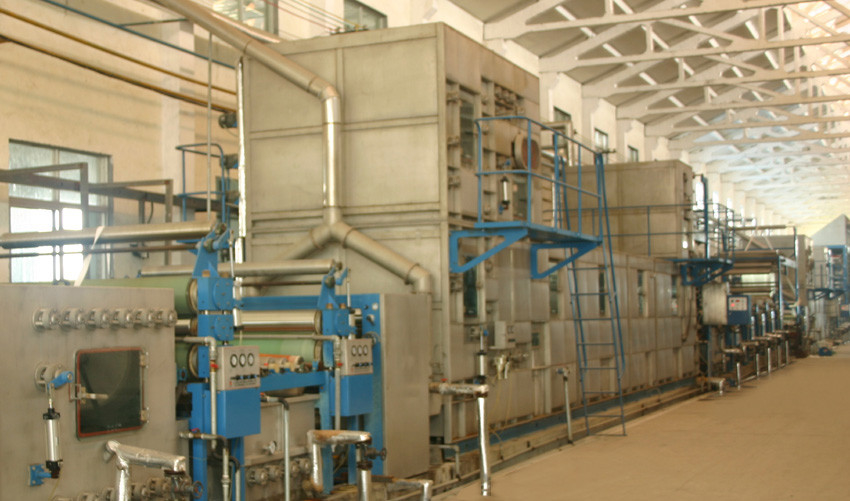

Feeding & menggambar perangkat (centering inframerah) → seduhan tangki MH502 + HFM512 dua rol padder → MH983 double-layer komposit uap kotak → bingkai makan tengah (inframerah centering) → (MH915 steamer dan mesin cuci + HFM512 dua rol padder) × 4 kelompok → MH915 steamer dan mesin cuci + HFM513 tiga rol padder → MH616 pengeringan mesin silinder pengeringan (3 baris × 10 pcs) → berayun menggambar.

3. Parameter Teknis:

            Rol lebar 1. Gratis: 2200mm

2. Mesin arah: wajah ke sisi makan, drive di sebelah kiri / kanan

3. kecepatan Teknik: 10-70m / min

4. drive: drive frekuensi variabel

5. Kontrol perangkat: PLC

6. Dipasang daya: ~ 65kW

7. Tekanan uap: ≥0.2 Mpa

8. udara tekan: ≥0.4Mpa

9. Tekanan air: ≥0.2Mpa

10. Bentuk ukuran: L * W * H: 69500 ​​× 3000 × 4800 (mm)

4. kelompok mesin Satuan:

1. Buka-lebar bingkai makan: (perangkat centering inframerah) 1 set

2. Tengah menggambar bingkai makan: (perangkat centering inframerah) 1 set

bingkai 3. makan Tengah: (perangkat centering inframerah) 2 set

4. Swinging menggambar frame 1 set

5. Up 5 lebih rendah 6 kapal dan mesin cuci 12 set

6. Up 5 lebih rendah 6 seduhan tangki (bahkan mencuci) 2 set

7. Up 2 lebih rendah 3 seduhan tangki 1 set

8. Dua-rol padder 12 set

9. Tiga-rol padder 3 set

10. Dua-lapisan kapal komposit mesin cuci 2 set

11. 10 pcs pengeringan silinder mesin pengering 3 rol

12. Aksesori 1 set

13. Listrik kontrol 1 set

5. Main struktur fitur:

perangkat makan

Feeding frame terbuat dari plat baja dilipat, dilengkapi dengan kain perangkat yang ketat, panduan kain roller, panduan tepi dll

padder

HFM512 adalah dua rol padder: yang dinilai tekanan 3 ton, tunggal pemerasan nip, menggunakan tekanan, rol atas adalah rol baja, didorong oleh transmisi peredam inverter bermotor, roller baja berdiameter 225mm, dan outsourcing adalah 2mm plat stainless steel. Di bawah rol rol lem, diameter 250mm, bahan karet adalah butyronitrile karet, ketebalan sekitar 18mm. Atas dan rol nip lebih rendah tubuh terbuat dari produksi pipa baja seamless dan ketebalan dinding pipa 28mm. listrik mengemudi adalah 2.2KW

HFM513 adalah tiga rol padder: tekanan nominal adalah 5 ton, nips pemerasan ganda. Atas dan bawah rol rol karet, rol tengah adalah baja. Up rol karet drive utama. diameter adalah 300mm, bahan roller karet butyronitrile, ketebalan 20mm. listrik mengemudi 5.5kw.

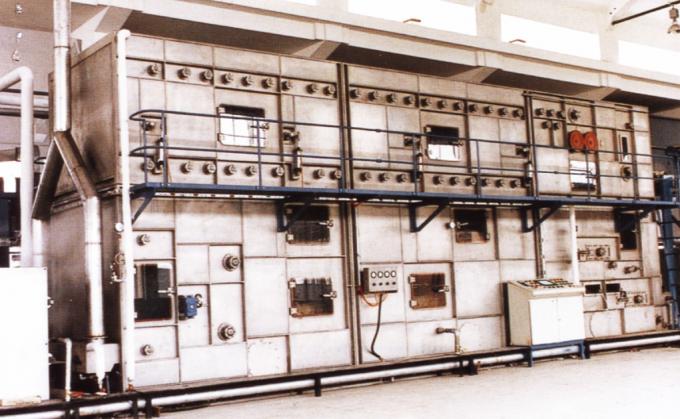

MH915 mengepul dan mencuci lemari

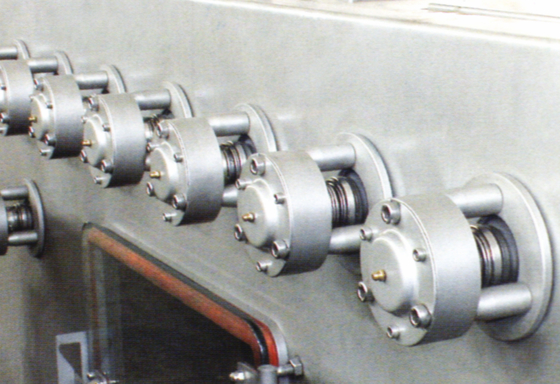

Panduan kain rol naik 5 ke bawah 6, kapasitas kain adalah 15m, panel dinding kotak terbuat dari 3mm pelat stainless steel, roller panduan kain diameter 150mm, Pusat jarak antara baris atas dan bawah rol adalah 1000mm, roller panduan mengadopsi mechanical seal, bantalan bola, menjamin kelancaran kain. Variabel ketegangan aplikator ditempatkan di dalam kotak untuk mengurangi konsumsi energi. Kotak-by-dua-rol mengatur air yang memisahkan piring, memproduksi kembali aliran arus balik, kembali aliran antara lemari langkah gabungan demi langkah, memastikan hasil cuci yang baik dan konsumsi energi yang ekonomis. pemanasan uap langsung dalam kotak, tabung uap langsung dilengkapi dengan pipa ganda, mengurangi fluktuasi dari uap air, dengan panel display suhu dan double-sided jendela besar untuk dengan mudah mengamati menjalankan kain; window penyegelan lingkaran memilih cincin-jenis cincin karet silikon penyegelan.

Tangki impregnasi MH502

Panduan rol diameter 150mm, atas dan panduan kain rol pusat jarak yang lebih rendah adalah sekitar 750mm, rol atas yang dipasang di atas palang dari luar tubuh, didukung dengan bantalan bergulir; rol panduan yang lebih rendah adalah tipe integral, kapasitas kain adalah 10 m

Urutan tinggi (kepala) padder cair

Alat ini terdiri dari tubuh shell, roller, sistem dip-peras, dan bagian transmisi, dll tekanan Mutual dari dua rol nip paralel dikendalikan oleh perangkat tekanan atmosfer, bagian bawahnya dilengkapi dengan multi-bantalan melalui, kain ditarik oleh pemerasan nip setelah datang ke bantalan palung, dan output dengan panduan roller, mengontrol cairan dengan tekanan squeeze nip. Anda dapat mencapai efek pengolahan meningkatkan kapasitas fluida; retensi cairan kain bisa mencapai 125%

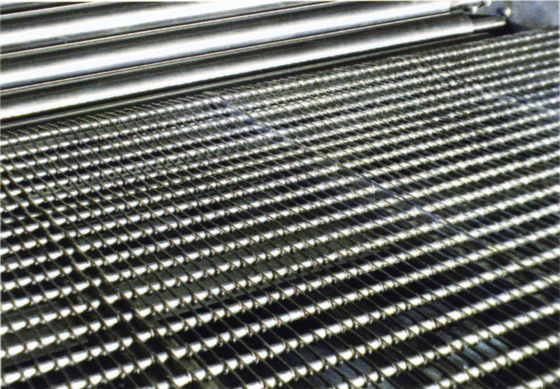

MH983 layar double-layer belt dan jenis laminasi kotak mengepul

Struktur kandang mengadopsi bangunan jenis blok, membuat transportasi dan instalasi kandang besar dengan mudah.

Kandang mengadopsi 3mm pelat baja stainless, kapasitas kain zona pra-mengukus adalah 60 meter, kapasitas kain zona mengukus adalah 60 meter, kapasitas kain sabuk layar stainless steel disesuaikan dalam kisaran 4500 m, suhu kerja 100 ℃, bagian bawah adalah mengepul makan kain segel dan ke dalam kain segel air keluar. Pengamatan jendela penyegelan struktur jenis dering, dengan suhu dan tampilan tekanan, opsional otomatis kontrol suhu

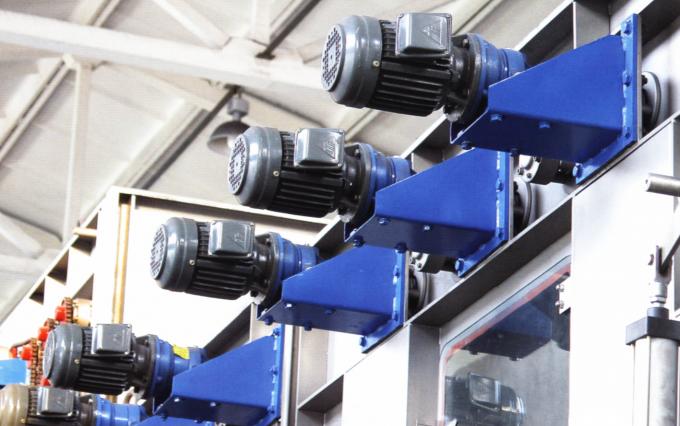

Kotak internal yang jenis ketat pre segmen uap panduan rol berdiameter 180mm, jarak antara baris atas dan bawah rol panduan kain adalah 950mm, sinkronisasi tarik menggunakan poin multi tersebar Total sumber motor asinkron drive, memilih spesifik tiga fase motor pengurangan dan unik aktif diperparah tubuh roller, yang telah mengurangi track koefisien slip, dapat secara efektif menyeimbangkan arah dan deformasi tegangan rendah selama operasi. Kinerja kemampuan keseimbangan yang baik saat rotasi dan ketegangan, yang membuat sistem memiliki kemampuan yang baik dari anti-kerut.

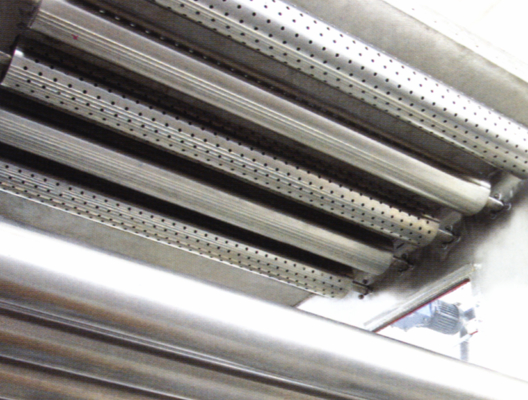

Tanam dan ayunan dalam kotak mengepul mengadopsi aktif memperluas roller, Masak kain penurunan kain halus, baik-dibentuk, mudah untuk uap inti turbin, menggunakan double-layer struktur berkisi-kisi tidak hanya dapat meningkatkan jumlah kapasitas, tetapi juga baik untuk merata uap dari atas dan bawah kain batching-up.

Kain menumpuk rapi, ketebalan kain dan jumlah susun dapat disesuaikan, dan dapat diatur pada layar komputer.

Tangki air bawah kotak uap langsung dipanaskan dengan uap dan menghasilkan uap jenuh, yang memisahkan struktur cekung-cembung tangki air bawah dapat meningkatkan kekakuan deformasi perlawanan dari kandang.

Di bagian bawah tangki air sayap kotak uap dilengkapi dengan lubang bersih, membersihkan bagian bawah tepat waktu tanpa membongkar belt layar.

Pada akhir kotak uap laminating dilengkapi dengan switch foto, dapat menyesuaikan kecepatan segmen posterior otomatis. Ketika jumlah kain bets melebihi dinilai max posisi, informasi alarm display mesin dan berhenti secara otomatis.

Double-layer jala sabuk tangki uap kuantitas kapasitas disesuaikan dalam kisaran 5000 m

MH616 pengering silinder pengeringan

Pengeringan ruang silinder adalah baja berbingkai, tidak ada penutupan, atas miring termasuk anti-tetes sistem pemanas uap, dan atas miring dilengkapi dengan fairings knalpot. pengeringan diameter silinder stainless steel adalah 570mm, transmisi belt dan perisai pegangan. drainase terkonsentrasi, setiap kolom dilengkapi dengan steam trap termodinamika dan papan berjalan.

perakitan Outlet

frame mengadopsi pelat baja dilipat, outlet perakitan perangkat pilih ayunan, tunggal bermotor.

Perawatan diri 6. Pengguna

• Lokasi, dasar, membongkar, sendok crane, angin pengelasan, alat dan bahan instalasi
• Lulus manajemen jaringan total, pencahayaan, Blender, menghapus saluran kap
• mobil penyimpanan kain, A-frame, kompresor udara
