KZM180-420 Velvet Mesin Cuci Pengeringan Stenter

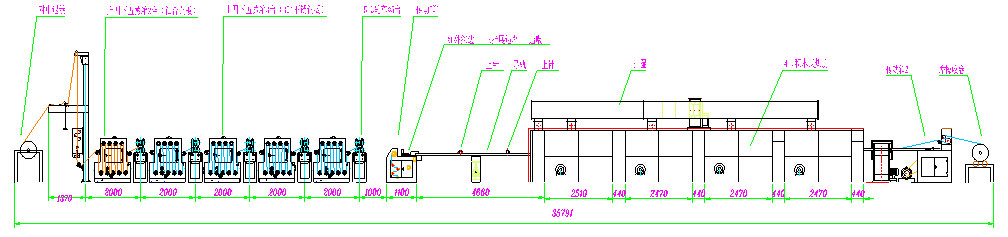

FLOW TEKNIS

Pensiun-pelacakan menjadi kain frame-up 4 bawah 5 steamer (titanium alloy sheet) * 2 + 512 padder * 2 - up 4 bawah 5 steamer (SS304 lembar) * 3 + 512 padder * 3-Bridge Platform -stenter kepala - jarum alat pelacak delineasi - menjadi 4 ^th pengaturan ruang pemanas listrik stentering - semprot angin untuk mendinginkan - jarum run - traksi - rol ganda delineasi gesekan mengambil (dengan indikator panjang

MAIN PARAMETER TEKNIS

1. Lebar efektif: 1800 mm
2. arah mesin: kiri atau kanan (opsional oleh pelanggan)
3. kecepatan mesin: 2-20 m / min (30-40 m / min kutip adalah 303.144 $, panjang meningkat 12 m)
4. mode transmisi: AC sinkronisasi konversi frekuensi variable speed drive
5. Tekanan uap: 0.2-0.4Mpa
6. udara terkompresi: 0,2-0,4 Mpa
7. Tekanan pasokan air: 0,2 Mpa
8. Track: melacak vertikal dan chain.Pin tentering
9. Kain di & cara: terbuka lebar dalam, double-rol gesekan mengambil
10. Chamber qty & melingkar fan qty: 4 chamber (3m / ruang), 8 * 4kW melingkar fan.
11. transmisi utama listrik: 15 Kw
12. daya terpasang: 265,1 KW, penggunaan normal 180 KW.

MESIN UTAMA STRUKTUR FITUR

• Ke-kain bingkai

Terdiri dari ke-kain tabung, tensioner kain, perangkat centering inframerah, membimbing roller, saluran rangka baja dll

• Ambil rol:

Dasar dan kegiatan mengambil rol mengadopsi struktur pengelasan baja kanal, consiting kegiatan mengambil rol bingkai, dasar, perangkat centering manual, mandrel.

• MHX523 terbuka lebar mesin cuci:

papan kotak sisi mengadopsi 3mm lembar paduan Titanium ditangani dengan laser cutting, NC mesin, permukaan ditembak peening.Guide rol Ф150mm, 2mm lembaran stainless steel dan 2mm baja karbon senyawa lembar lapisan roler.Guide rol up 4 bawah 5.Up rol mengadopsi bantalan stainless steel blok, mechanical seal; Slot dengan pemanasan tidak langsung uap, pemanasan seragam, panduan rilis water.Flank dengan termometer, permukaan dan tanah menjadi 45 sudut, untuk observasi.

• 512 padder:

Up-kemasan struktur (rol baja bawah, roller karet up, rawatan), besi cor frame.It menggunakan Jiangsu Guomao Guotai gigi reduksi dan motor.Padder bantalan mengadopsi USA Timken bearings.Piston silinder udara tekan, Parkir pneumatik dilakukan dengan kunci rol , dalam kasus hilangnya tekanan yang disebabkan oleh setelah rol karet penyok production.Self buatan stainless kontrol peneumatic steel box.Euipped dengan katup pengatur tekanan, pengukur tekanan, membalikkan katup depan etc.In dari ke-padder dilengkapi dengan 125 mm Acrylonitrile- butadiene rubber roll bending.

• Jenis Kamar:

① Hot udara ciculation kecil melalui saluran udara pukulan fabroc head to head, un dan bawah aliran udara saluran udara dapat adjust.Building blok 4 ruang menginstal 2 kolektif exhaust fans.Front 2 ruang adalah satu kelompok, kekuasaan adalah 2.2KW, belakang 2 ruang adalah satu kelompok dengan kekuatan 2,2 kw, panel insulasi panas luar mengadopsi 1,2 mm ketebalan dingin berkurang lembar. isolasi termal ketebalan lapisan 100 mm, rock wool atau fiber glass.

② Dalam ruangan dipasang satu radiator, dua kipas cicular, droven oleh suhu tinggi bermotor tahan.

③ Filter bersih belakang radiator, cocok untuk membersihkan setelah stoping, meningkatkan efisiensi panas.

④ Galvanized injeksi duct melindungi Rust noda drop. Pleno memiliki aplikasi dalam peraturan, Sesuaikan volume udara naik dan turun.

• Main drive dan track system: ke-kain memperpanjang track, ac drive motor spline shaft, Kotak turbin, termasuk rantai drive jarum piring atau klip kain melalui jalur vertikal dan kelancaran, rantai memiliki secara permanen spanduk ketegangan device.Rail, gunakan kolektif transmisi Hongfang dua kepala memiliki perangkat terpisah pemangkasan motor peredam dan perangkat membalikkan atas semua, nyaman dalam instalasi dan pemeliharaan.

1. Peneumatic katup pengatur di atas ruang chamber.Two memiliki satu katup, kontrol suhu kontrol instrumen pembukaan katup pengatur peneumatic untuk mengendalikan suhu, presisi kontrol suhu ± 2 ℃.
2. Pendinginan dan pakaian sistem jatuh: pendingin angin (5.5kw), kain mengambil mengadopsi ganda rol gesekan mengambil.

PERALATAN LISTRIK

1. Kontrol mesin penggerak mengadopsi PLC kontrol frekuensi konversi Sinkronisasi transmission.Circuit breaker, contactor dan bagian utama lainnya mengadopsi SIEMENS atau SCHNEIDER merek famouse.
2. Listrik shell bahtera kabinet: struktur baja, depan pintu tunggal, belakang disegel tanpa pintu, semen plastik permukaan, atas dengan penggemar aliran aksial dan pelat penutup mencegah drops.Single dimensi bahtera listrik (unit: mm): Tinggi x Lebar x Tebal 2000 * 800 * 450
3. Main frekuensi transmisi converter: Mitsubishi (atau permintaan pelanggan) .Fan konverter frekuensi mengadopsi Denmark danvers sepenuhnya dimiliki perusahaan merek.
4. Suhu instrumen kontrol: Omoron (atau permintaan pelanggan).
5. rangkaian kontrol: The jaringan listrik dengan trafo terisolasi disediakan, 220v.
6. Mengoperasikan rangkaian: Semua operasi saklar dan operasi inverter sinyal akses PLC beralih terminal input.

PENGGUNA DEFINISI PARTS:

bahan diinstal, total jaringan, pepeline, trunking, pencahayaan, kompresor udara, pipa berubah, sumber panas, Sejak ditarik dengan saluran, mobil kain dan peralatan akibat wajar lainnya.
